کابل فرمان یکی از اجزای حیاتی در سیستمهای کنترل و اتوماسیون صنعتی است. این کابلها وظیفه انتقال سیگنالهای کنترل و فرمان را بین دستگاهها، تجهیزات و سیستمهای مختلف بر عهده دارند. با توجه به نقش مهمی که در سیستمهای صنعتی دارند، انتخاب کابل مناسب و با کیفیت از اهمیت بالایی برخوردار است. در این مقاله به معرفی کابل فرمان، انواع، ویژگیها و کاربردهای آن پرداخته خواهد شد.
فهرست محتوا
کابل فرمان چیست؟
کابل فرمان یک نوع کابل برق است که برای انتقال سیگنالهای کنترلی در سیستمهای الکتریکی و اتوماسیون به کار میرود. این کابلها معمولاً از چندین رشته سیم با عایقهای مختلف ساخته میشوند تا بتوانند سیگنالها را بدون افت کیفیت و نویز انتقال دهند. کابلهای فرمان بهطور معمول در صنایع مختلف مانند صنایع خودروسازی، ماشینآلات صنعتی، سیستمهای امنیتی، اتوماسیون ساختمان و تجهیزات برق مورد استفاده قرار میگیرند.

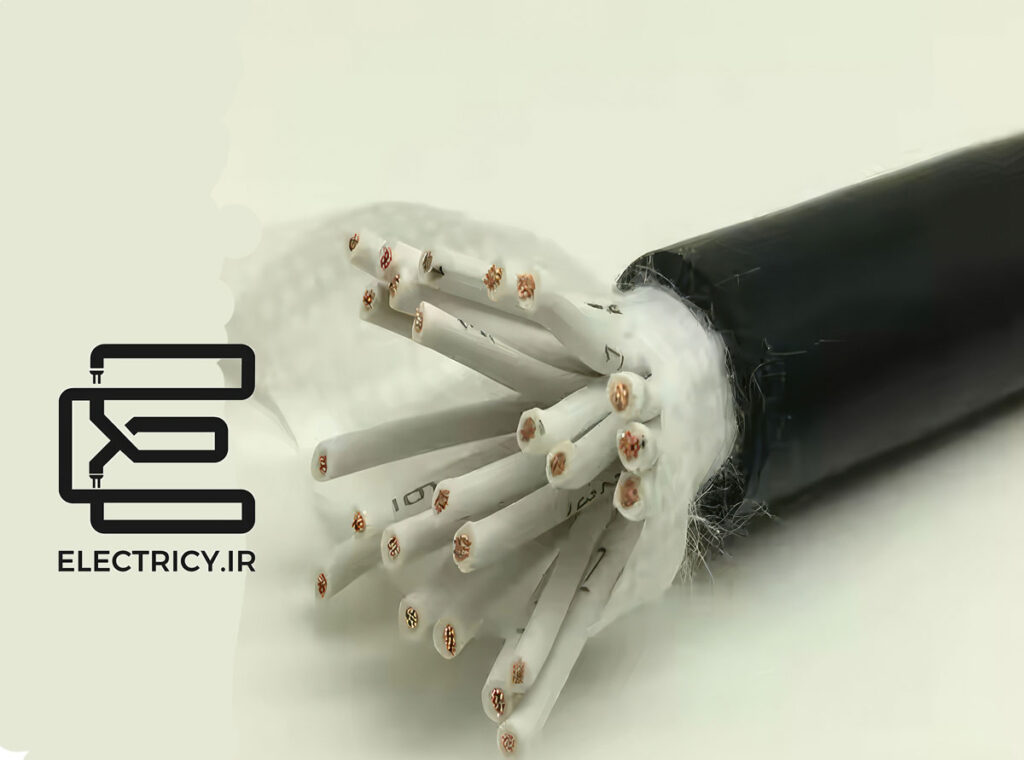

اجزای کابل فرمان
کابل فرمان معمولاً از چندین بخش مختلف تشکیل میشود که هر کدام نقش خاص خود را دارند:
- رشتههای سیمی: این رشتهها معمولاً از مس یا آلومینیوم ساخته شدهاند و وظیفه انتقال جریان یا سیگنال را بر عهده دارند.
- عایق: برای جلوگیری از اتصالات و برقراری ایمنی، هر یک از رشتههای سیم با یک لایه عایق پوشانده میشود.
- جداکننده: در برخی از کابلهای فرمان، از جداکنندهها برای جلوگیری از تداخل سیگنالها و ایجاد نویز استفاده میشود.
- پوشش بیرونی: برای محافظت از کابل در برابر شرایط محیطی، از پوششهای بیرونی مقاوم استفاده میشود.
انواع کابل فرمان
کابلهای فرمان بسته به کاربرد و نیازهای مختلف، در انواع گوناگونی تولید میشوند:
- کابلهای تک رشتهای: این کابلها برای انتقال سیگنالهای ساده و در محیطهای کنترل ساده به کار میروند.
- کابلهای چند رشتهای: برای انتقال سیگنالهای پیچیدهتر در سیستمهای اتوماسیون پیشرفته استفاده میشوند.
- کابلهای شیلددار: این کابلها برای جلوگیری از تداخل و نویز سیگنالها، بهویژه در محیطهای پر سر و صدا یا نویزی استفاده میشوند.
- کابلهای مقاوم در برابر دما و رطوبت: این نوع کابلها برای استفاده در محیطهای صنعتی با شرایط سخت طراحی شدهاند.
ویژگیهای مهم کابل فرمان
برای انتخاب کابل فرمان مناسب، باید به ویژگیهای زیر توجه کرد:
- انعطافپذیری: کابل فرمان باید انعطافپذیر باشد تا بتواند به راحتی در فضاهای محدود و پیچیده نصب شود.
- مقاومت در برابر شرایط محیطی: کابلهای فرمان باید در برابر دما، رطوبت، شعله و مواد شیمیایی مقاوم باشند.
- ضد نویز و تداخل: کابل فرمان باید به گونهای طراحی شود که از تداخل سیگنالها جلوگیری کند و انتقال سیگنالها را با دقت بالا انجام دهد.
- طول عمر بالا: استفاده از مواد اولیه مرغوب در ساخت کابل، موجب افزایش طول عمر و دوام آن میشود.
کاربردهای کابل فرمان
کابلهای فرمان در انواع مختلف صنایع و سیستمها کاربرد دارند:
- صنایع اتوماسیون: این کابلها در سیستمهای کنترل صنعتی، ماشینآلات اتوماتیک، رباتها و خطوط تولید استفاده میشوند.
- سیستمهای ایمنی: برای انتقال سیگنالهای هشدار و فرمان در سیستمهای امنیتی و حفاظتی به کار میروند.
- برقرسانی در صنایع خودرو: کابلهای فرمان در سیستمهای کنترل خودروهای برقی و خودران کاربرد دارند.
- اتوماسیون ساختمانها: در سیستمهای کنترل تهویه، روشنایی، گرمایش و سرمایش استفاده میشوند.
- سیستمهای مخابراتی: در سیستمهای ارتباطی، برای انتقال دادهها و سیگنالها از کابل فرمان استفاده میشود.
کابل فرمان از جمله اجزای حیاتی در سیستمهای کنترلی و اتوماسیون است که نقش مهمی در انتقال سیگنالها و کنترل تجهیزات دارد. انتخاب کابل مناسب با ویژگیهای خاص برای هر نوع کاربرد، بهویژه در صنایع حساس و پیچیده، از اهمیت بالایی برخوردار است. با توجه به پیشرفتهای صنعتی، تولید کابلهای فرمان با کیفیت بالا و ویژگیهای مقاوم در برابر شرایط سخت محیطی، به انتخابی ضروری تبدیل شده است.
این مقاله به معرفی و بررسی انواع کابل فرمان و کاربردهای آن پرداخت. برای استفاده بهینه از این کابلها، انتخاب دقیق و آگاهی از ویژگیهای مختلف آنها بسیار مهم است.
تفاوتهای کابل کنترل و کابل برق
تفاوتهای عمدهای بین کابلهای قدرت و کابلهای کنترل وجود دارد که مهمترین آنها در ادامه آورده شده است:
- عایق
کابلهای قدرت در مقایسه با کابلهای کنترل در همان محیط به عایق ضخیمتری نیاز دارند. - ولتاژ
کابلهای کنترل ولتاژی بین 300 تا 600 ولت دارند، در حالی که ولتاژ کابلهای قدرت معمولاً بالاتر و معادل 0.6/1 کیلوولت است. - اندازه سیم
کابلهای کنترل از اندازه 28 AWG شروع میشوند و تا 2 AWG ادامه دارند، در حالی که کابلهای قدرت از 40 AWG شروع شده و به 1 AWG میرسند. - دمای قابل تحمل
کابلهای کنترل میتوانند دمایی تا 900 درجه سانتیگراد را تحمل کنند، در حالی که کابلهای قدرت… (متن کامل در این بخش نیامده است). - استاندارد اجرایی
استاندارد کابلهای قدرت GB12706 و استاندارد کابلهای کنترل 9330 است. - رنگ
کابلهای کنترل معمولاً سیاه با حروف یا اعداد سفید هستند، در حالی که کابلهای قدرت رنگهای متنوعی دارند. - تعداد رشتهها
کابلهای قدرت دارای 1، 2، 3، 4 و 5 رشته بر اساس کاربردشان هستند، اما کابلهای فرمان میتوانند از 2 تا 61 رشته داشته باشند!
